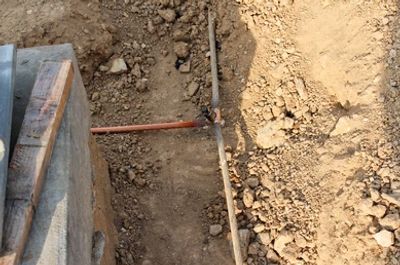

Sistemas de puesta a tierra
Los sistemas de puesta a tierra tienen una gran importancia sobre la seguridad de las personas, así como en la seguridad y operación de los equipos. Es de vital importancia que estos se encuentren en buen estado, ya que de lo contrario se pueden ocasionar descargas eléctricas, quemaduras o electrocuciones del personal.
Estos sistemas también son los que nos ayudan a drenar la energía de las descargas atmosféricas para que las instalaciones no sufran algún daño, así como también nos ayudan a drenar la carga estática que se pueda generar debido a los procesos de la industria actual.
Resistividad eléctrica del suelo
Método Wenner
Antes de poder realizar la instalación de cualquier sistema de puesta a tierra es muy importante conocer la resistividad eléctrica del terreno, ya que gracias a este valor expresado en Ohms – metro, podremos calcular el número de electrodos mínimo a instalar para obtener un valor satisfactorio de resistencia de nuestros sistemas de puesta a tierra, así como nos ayudará a detectar la mejor zona del terreno para instalarlo.
En el método de Wenner se utilizan 4 electrodos de dimensiones iguales, estos se entierran en el suelo en línea recta apartados entre ellos a una distancia igual para realizar la medición.
Medición de la resistencia de la puesta a tierra
Método de caída de tensión
Con el paso del tiempo la corrosión del medio ambiente, así como la humedad presente dentro del terreno, van deteriorando poco a poco las condiciones físicas de los sistemas de puesta a tierra, es por ello que es de vital importancia monitorearlos año con año para corroborar que estos se encuentren en buenas condiciones de operación, así como que sigan cumpliendo con el valor mínimo requerido en Ohms.
Para cumplir con la NOM-STPS-022-2015 se debe de realizar esta medición con el método caída de tensión, así como comprobar la continuidad eléctrica entre el sistema de puesta tierra hacía el elemento que se está protegiendo. Esto para controlar correctamente la generación y acumulación de carga estática.
